离轴反射式平行光管设计原理及应用

离轴反射式平行光管的原理及应用：由于反射系统受材料限制较小，便于轻量化设计，完全没有色差，系统透过率高;离轴系统不存在中心遮拦且焦点被引到主反射镜之外，光路可折叠，减小了系统体积，因此离轴反射式结构在平行光管的设计中得到了广泛的应用。

平行光管的主要作用是产生平行光模拟无限远目标，是光学系统测试常用的高精密光学仪器。随着被测光学系统的要求越来越高，平行光管也向着大口径、长焦距的方向发展。因此，具有小体积、紧凑结构、大口径、长焦距、无中心遮拦等优点的离轴反射式平行光管成为了研究热点。为了得到更好的成像质量，在离轴反射式平行光管中采用非球面是非常有效的方法。

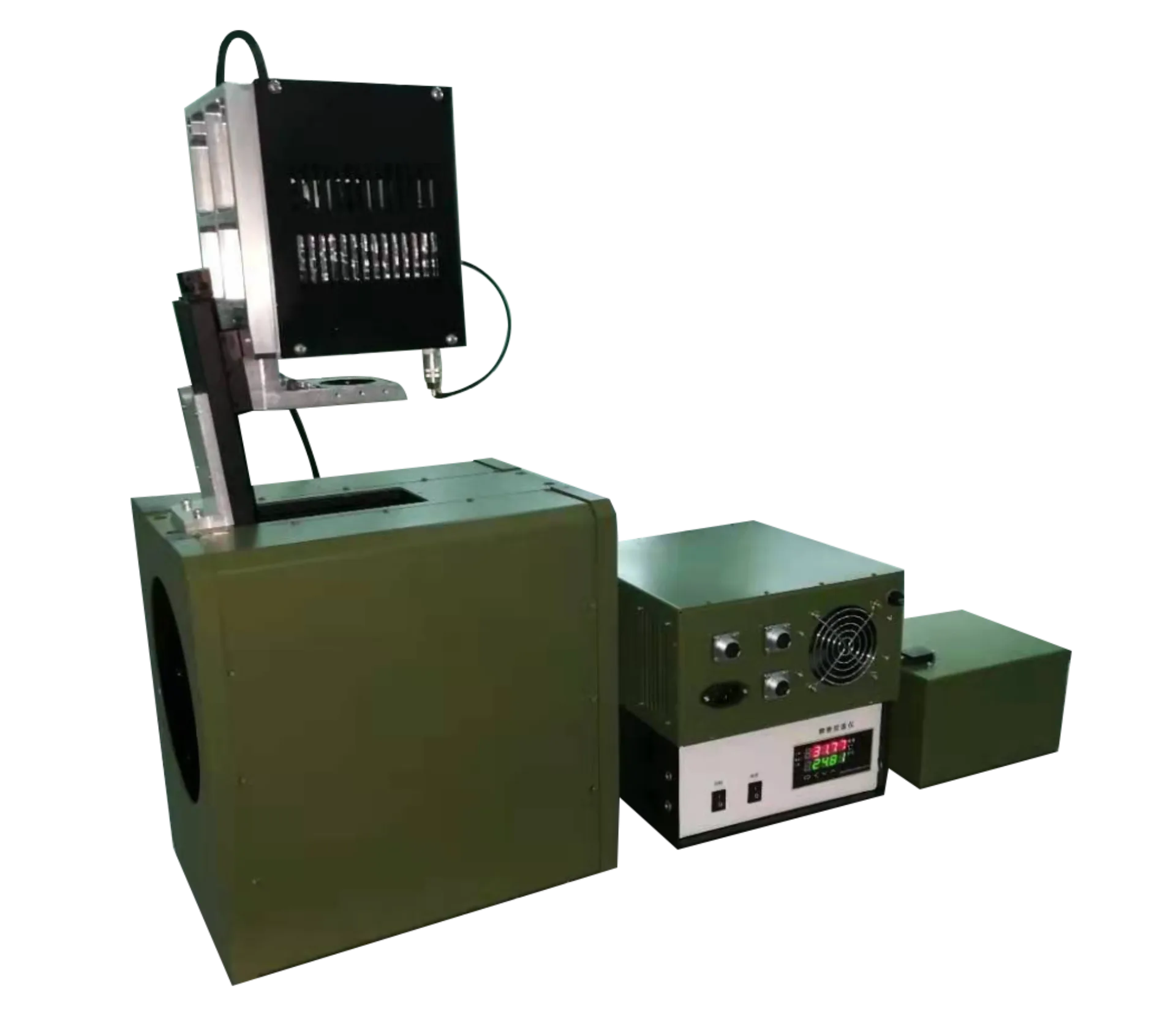

离轴反射式平行光管主要用于光学系统光轴调校的光学仪器，该仪器具有测量孔径大、光谱范围宽等优点，是进行光学仪器多光轴调校的专用仪器，主要可用于激光光轴、电视光轴、目视光轴间的光轴平行性调校，配备其它附件也可进行光学系统的其它参数测量。
